規范和標準
- GB/T 5585-2005
應用范圍
- 一次線路，零線及地線、母線槽，配電柜連接線
- 電機的繞組、高低壓電器
- 開關觸頭以及供電安裝用導線
- 金屬冶煉、電化電鍍、化工燒堿等超大電流電解冶煉工程
產品描述
- 采用高純銅材制造而成
- 用于大電流的輸送
- 有TMY-硬態和TMR-軟態兩種
詳細說明：

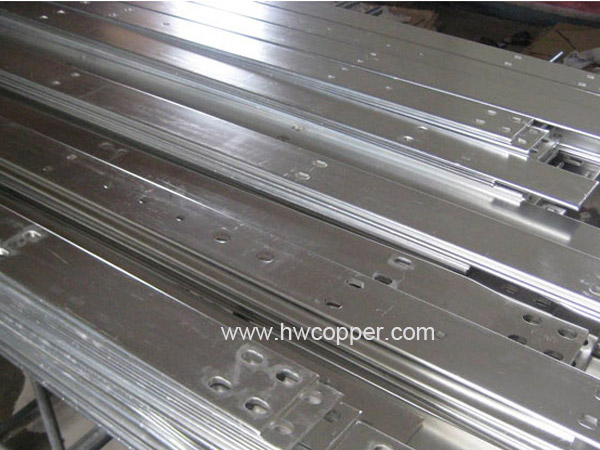

鍍錫銅排
鍍錫銅排是采用特殊技術在銅排表面快速沉積金屬鍍層的表面處理技術，銅排在鍍錫前必須要去除表面的氧化層，且鍍錫光亮劑用量要適當，鍍錫層要合適，如果鍍錫層太薄還是會出現銅排被氧化的現象。
鍍錫銅排是非常耐腐蝕的銅排，用在超大電流電路中也不易產生電化腐蝕。銅排鍍錫主要是為了防止電化腐蝕。由于錫的化學性質非常穩定，不和水及各種酸堿類物質產生化學反應，導電性能好，所以給銅排鍍錫，可以大大增加銅排的使用壽命，也可以提高銅排的導電能力。
銅排鍍錫時要先進行酸洗操作，來去除銅排表面的油污及臟污，防止鍍錫層不牢固而脫落。酸洗之后可以進行鍍錫的工序了，具體過程不詳說。銅排鍍錫之后用水沖掉表面的雜質，然后晾干是銅排的成品。
華威金屬材料有限公司生產的鍍錫銅排表面光潔、無氧化，無劃傷，尺寸偏差小，導電性能和導熱性能好。
銅排主要用在高低壓電器、開關觸頭、配電柜、母線槽等，也可用于電鍍、金屬冶煉、化工等超大電流電解冶煉工程。
鍍錫銅排和銅排一樣也有兩種型號，TMY硬態及TMR軟態
鍍錫母線的技術性能
鍍錫軟母線的抗拉強度不小于206N/mm 2 ，伸長率不小于35%。
鍍錫硬銅母線的硬度不低于HB65。HB65。
鍍錫銅母線的電組率及電阻溫度系數如表
| 型號 | +20℃時電阻率 ≤(Ωmm 2 /m) | 電阻溫度系數(1/℃) | |||||||||
| TMR | 0.017241 | 0.00393 | |||||||||
| TMY | 0.01777 | 0.00381 | |||||||||
鍍錫銅母線的四周可有圓角在厚度為6.3mm及以下時，圓角半徑不大于1.5mm，厚度在7.1mm以上時，圓角半以不大于2mm。
鍍錫硬母線的彎直線度（鐮刀彎）每米不超過4mm。
格尺寸及允許偏差如表
| 厚度a | 允許偏差 | 厚度b （mm） |
允許偏差 | ||||||||
| 厚度a | |||||||||||
| B≤50.00 | 50.00<b≤100.00 | 100.00<b≤200.00 | 200.00<b | ||||||||
| a≤2.8 | ±0.03 | ---- | ---- | ---- | a≤25.00 | ±0.13 | |||||
| 2.8<a≤4.75 | ±0.05 | ±0.08 | ---- | ---- | 25.00<b≤35.00 | ±0.15 | |||||
| 4.75<a≤12.50 | ±0.07 | ±0.09 | ±0.12 | ±0.30 | 35.00<b≤100.00 | ±0.30 | |||||
| 12.50<a≤25.00 | ±0.10 | ±0.11 | ±0.13 | ±0.30 | 100.00<b | ±0.3%b | |||||
| 25.00<a | ±0.15 | ±0.15 | ±0.15 | ---- | ---- | ---- | |||||
聚錄乙烯絕緣銅排
| 導體規格mm | 重量kg/m | 標準長度m/卷 |
| 20*3 | 0.63 | 50 |
| 25*3 | 0.77 | 50 |
| 50*3 | 1.52 | 40 |
產品標準：BSEN13601、BS6764C
