規范和標準
- GB/T 5585-2005
應用范圍
- 一次線路，大電流的相線
- 零線及地線、母線槽
- 電機的繞組、高低壓電器
- 開關觸頭以及供電安裝用導線
- 配電柜連接線
- 金屬冶煉、電化電鍍、化工燒堿等超大電流電解冶煉工程
產品描述
- 采用高純銅材制造而成
- 用于大電流的輸送
- 有TMY-硬態和TMR-軟態兩種
詳細說明：

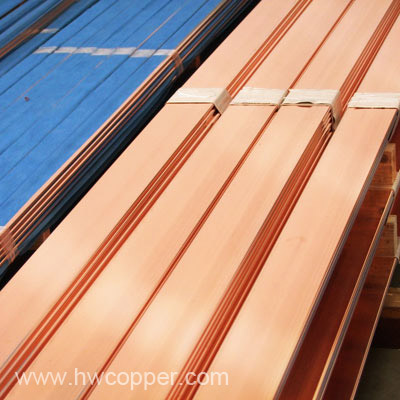

銅排
銅排又叫銅母線，由優質、高純度銅加工而成，截面通常是長方形或圓角長方形，主要目的為輸送電流和連接電氣設備等。
銅排主要用在一次線路上，比如電流非常大的地方，零線、地線、大電流的相線等。銅排重要的參數是載流量，根據電流大小不同選擇合適的銅排，銅排的連接處一定要緊固、結實，否則大電流產生的熱量會燒熔銅排。比如在電柜上用的電流比較大的一次元器件連接線都是用的銅排。由于銅的導電性能等優于鋁，銅排在電氣設備，特別是成套配電裝置中得到了廣泛的應用。
銅排、銅母線有兩種型號，分別是：TMY和TMR，TMY為硬態，TMR為軟態。
銅母線是制造電機的繞組、高低壓電器，開關觸頭以及供（配）電安裝用導線等不可缺少的導線材料。
母線的技術性能
銅排軟母線的抗拉強度不小于206N/mm 2 ，伸長率不小于35%。
硬銅母線的硬度不低于HB65。HB65。
銅母線的電阻率及電阻溫度系數如表
| 型號 | +20℃時電阻率 ≤(Ωmm 2 /m) | 電阻溫度系數(1/℃) | |||||||||
| TMR | 0.017241 | 0.00393 | |||||||||
| TMY | 0.01777 | 0.00381 | |||||||||
銅母線的四周可有圓角在厚度為6.3mm及以下時，圓角半徑不大于1.5mm，厚度在7.1mm以上時，圓角半以不大于2mm。
硬母線的彎直線度（鐮刀彎）每米不超過4mm。
格尺寸及允許偏差如表
| 厚度a | 允許偏差 | 厚度b （mm） |
允許偏差 | ||||||||
| 厚度a | |||||||||||
| B≤50.00 | 50.00<b≤100.00 | 100.00<b≤200.00 | 200.00<b | ||||||||
| a≤2.8 | ±0.03 | ---- | ---- | ---- | a≤25.00 | ±0.13 | |||||
| 2.8<a≤4.75 | ±0.05 | ±0.08 | ---- | ---- | 25.00<b≤35.00 | ±0.15 | |||||
| 4.75<a≤12.50 | ±0.07 | ±0.09 | ±0.12 | ±0.30 | 35.00<b≤100.00 | ±0.30 | |||||
| 12.50<a≤25.00 | ±0.10 | ±0.11 | ±0.13 | ±0.30 | 100.00<b | ±0.3%b | |||||
| 25.00<a | ±0.15 | ±0.15 | ±0.15 | ---- | ---- | ---- | |||||
聚錄乙烯絕緣銅排
| 導體規格mm | 重量kg/m | 標準長度m/卷 |
| 20*3 | 0.63 | 50 |
| 25*3 | 0.77 | 50 |
| 50*3 | 1.52 | 40 |
產品標準：BSEN13601、BS6764C
